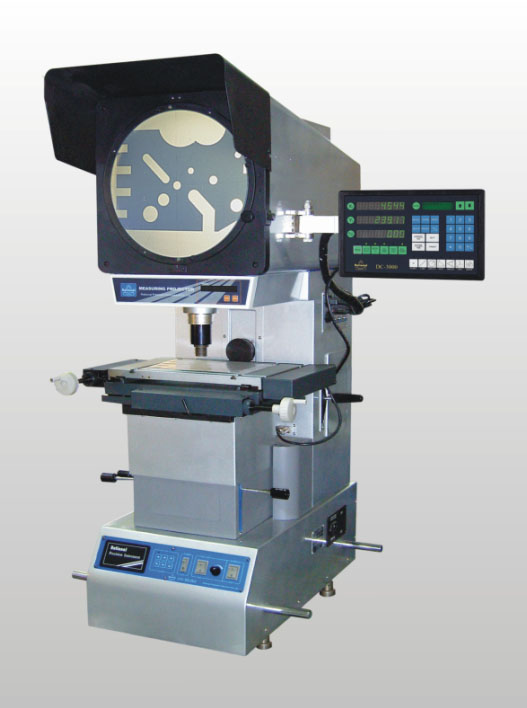

CPJ-3015DZ/3020DZ 电动升降台投影仪

日期:2021-02-14 人气:463
订购热线:0574-86875091
慈溪允泰仪器有限公司
电 话:0574-86875091 手 机:18968269940
邮 箱:18968269940@163.com
二维码 二维码

产品信息


特点:
CPJ-3000DZ系列数字式测量投影仪Z轴采用步进电机驱动,电动调焦,同时在Z轴增加了计数光栅,可对阶梯零件进行测量,大大的提高了测量效率。另外CPJ-3000DZ系列投影仪投影物镜放大倍率齐全,可配5X物镜,物方视场为60mm客户可根据不同的测量对象选配不同的镜头。

技术参数:

型号CPJ-3015DZCPJ-3020DZ
X轴坐标行程 (mm)150200
Y轴坐标行程 (mm)100100
金属台面尺寸 (mm)354×228404×228
玻璃台面尺寸(mm)210×160260×160
分辨力(μm)0.5
示值误差 (μm)

X、Y轴: (2.5+L/100). Z轴: 3.5+L/25 (L为被测物体长度,单位:mm)

Z轴运动速度 (mm/s)5、1、 0.01 (3档可调)
Z轴坐标行程 (mm)100
仪器重量 (kg)150
外形尺寸 (mm)670×570×1250
投影屏尺寸 (mm)Ф 312,使用范围>Ф300(刻有米字线)
旋转范围0~360°
旋转分辨力1' or 0.01°
物镜放大倍数10× (选)20× (选)50× (选)100× (选)
物方视场 (mm)Ф30Ф15Ф6Ф3
工作距离 (mm)77.744.338.425.3
测量最大高度(mm)90909090

仪器电源: AC 100-240V 50/60Hz,总功率: 400W
